Geotek公司介紹：
英國Geotek公司是世界上暢銷的巖心（巖芯）設備MSCL（Multi Sensor Core Logger巖心（巖芯）綜合測試系統，又稱多參數巖心（巖芯）掃描儀）的設計者和制造商。世界上幾乎每個從事巖心（巖芯）研究工作的實驗室（科學研究、工程勘探、石油鉆探等）都安裝了MSCL，用戶超過220個。MSCL性能非常穩定可靠、結實耐用，既適合實驗室也適合于野外，已經廣泛用于全球各國的巖心（巖芯）庫、地質重點實驗室、野外臨時實驗室、海上調查船、深海鉆探船和工程船等。Geotek是科學家們用的最多的巖心（巖芯）分析設備。地球上有巖心（巖芯）的地方就有Geotek產品。
If a core is worth taking, it's worth logging....巖心（巖芯）寶貴，數據無價。

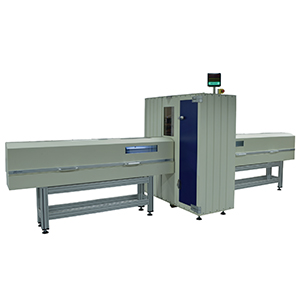

旋轉式3D巖心（巖芯）斷層掃描系統
簡介：
Geotek設計并制造了一系列的數字2維和3維X射線斷層掃描成像系統，廣泛應用于地質科學領域，包括：油氣領域，海洋和近岸地質研究，古氣候研究，巖土力學研究等等。Geotek公司的X射線成像系統平臺可以滿足用戶一系列尺寸的巖心（巖芯）樣品掃描要求，性價比高，實用性強。
Geotek的X射線巖心（巖芯）斷層掃描系統用于對完整的巖心（巖芯）、剖開的巖心（巖芯）、平板狀巖芯或側壁小巖心（巖芯）等樣品進行掃描，不破壞巖心（巖芯）結構，得到巖心（巖芯）內部的二維或三維圖像，提供非常有價值的巖心（巖芯）內部結構數據。該數據用來研究巖心（巖芯）的品質或?yàn)檫M(jìn)一步的研究分析提供寶貴的資料。
主要特征：
一、專為巖心（巖芯）研究而設計：
Geotek巖心（巖芯）斷層掃描系統的問世解決了巖心（巖芯）內部3維結構無法精確測量的難題，可以掃描的巖芯的最大長度150cm，最大直徑15cm，其他直徑小于15cm的樣品也可以掃描。X-射線源和檢測器的位置可以根據需要調整，以適應不同的巖心（巖芯）尺寸并得到最佳的圖像效果。
二、系統安全：
系統采用全屏蔽設計，符合美國和英國的安全規定，可以在普通實驗室環境中使用，不需要特殊的屏蔽。當系統工作時，警告指示燈亮起。當系統的屏蔽櫥柜門處于開啟狀態時，內部的安全鎖定裝置可以阻止X-射線源的開啟，確保安全。
三、X-射線數字圖像：
數字平板探測器（flat panel detector）輸出16位灰度TIFF圖像，使用Geotek公司的軟件可以把該圖像轉化成需要的JPEG或其他圖像格式。
四、無需切片（Slabbing）：
不破壞樣品，系統具備X-射線強度補償和軟件修正功能，使設備可以掃描完整的或剖開的巖心（巖芯）或其他樣品，對于整個巖心（巖芯）的各個部位都可以獲得高品質的圖像，而不需要對巖心（巖芯）進行切片處理。

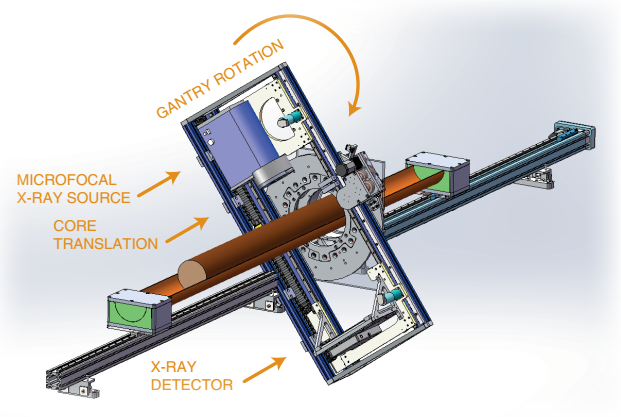

五、旋轉方式：傳感器旋轉
可以通過計算機自動控制傳感器模組的旋轉來檢測巖心（巖芯）內部結構或是記錄連續的旋轉掃描錄像，巖心（巖芯）旋轉可以使用戶清楚地了解巖心（巖芯）的內部三維結構，并決定最佳掃描方向和位置。
六、自動控制掃描或交互式手動控制掃描：
巖心（巖芯）放置到設備上后，在計算機的控制下掃描工作（線性掃描或旋轉掃描）可以自動進行。另外用戶可以手動控制巖心（巖芯）在X射線下的掃描過程，手動個控制巖心（巖芯）的水平和旋轉，并實時查看并檢查掃描的圖像，然后可以決定是否對某一位置進行詳細掃描。
七、高分辨率X射線3D成像
對圖像的分析以及巖心（巖芯）的結構研究都需要完整的3維巖心（巖芯）內部結構。Geotek的XCT系統可以獲取高分辨率的3維巖心（巖芯）內部結構信息。Geotek提供CT相關軟件來對圖像進行重建，生成正交和圓周的圖像，同時還可以生成視頻。CT數據輸出格式為16位TIFF格式文件，可以通過任何CT查閱器和圖像分析軟件來進行加載查看。

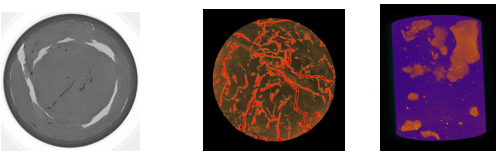

上圖為軸向的巖心（巖芯）結構影像（三維CT重建）

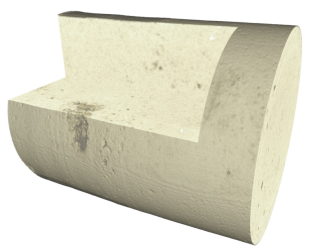

白云巖完整巖心（巖芯）樣品的3D重建圖像，分辨率為80μm
八、X射線分層攝影技術（Laminography）
有時候沒有必要對巖心（巖芯）進行完全3維成像掃描，因此Geotek研發了一種新的成像分析技術：X射線分層攝影。該分層技術在巖心（巖芯）橫向深度上（沿著X射線源-探測器軸方向）提取一系列的切片3維信息，不需要對2維掃描數據進行3D重建，大大減少了完全3維掃描時間和數據量。類似于光學成像，可以只關注每一個切片中的特征。每一個切片都與深度相關，因此可以來確定巖心（巖芯）樣品中砂礫，IRD筏冰碎屑或貝殼的深度和尺寸。
下面的例子是一個湖泊中沉積物巖心（巖芯）樣品，顯示了多個平行的分層，在例子中我們可以看到圖像C中在2cm深度切片中有砂礫出現，但是在1cm深度的切片中沒有出現。該技術非常適合用于識別剖開的或完整巖心（巖芯）中的筏冰碎屑IRD或者砂礫。

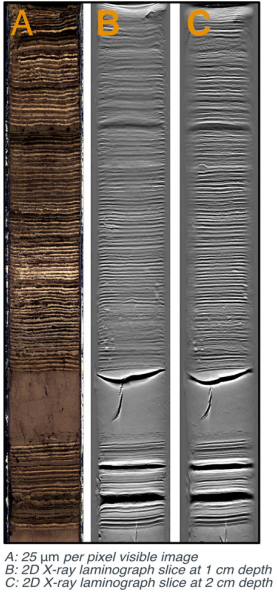

A：25μm 分辨率可見光成像；B：2維X射線1cm深度的切片；C：2維X射線2cm深度的切片
